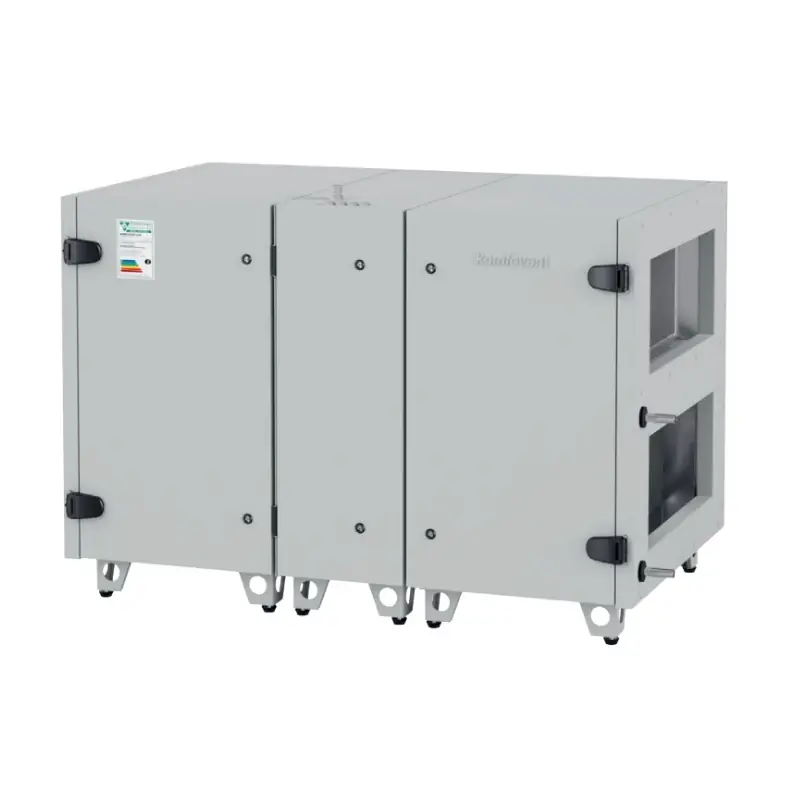

INFORMACJE – Rekuperator Komfovent Verso-R-2500-H-W-ML-AZ-R2
Rekuperator Komfovent Verso-R-2500-H-W-ML-AZ-R2 z poziomym układem króćców oraz wbudowaną nagrzewnicą wodną. Urządzenie z sorpcyjno-entalpicznym, obrotowym wymiennikiem, który umożliwia odzysk ciepła i wilgoci. Posiada zintegrowaną automatykę C5. Rekuperacja wyposażona w wentylatory z silnikami EC. Komfovent Verso-R-2500-H-W-ML-AZ-R2 w standardzie z filtrami na nawiew (ePM1 60%, F7) i wywiew (ePM10 50%, M5). Rekuperator w wykonaniu prawym. Zarządzać pracą urządzenia można z poziomu aplikacji „Komfovent C5”, dzięki wbudowanemu webserverowi. Opcjonalnie można zakupić panel sterowania C5.1. Montaż zewnętrzny jest możliwy po zakupie daszku, czerpni i wyrzutni (brak w zestawie).
Uwaga: Oznaczenie lewy i prawy w rekuperatorach Komfovent wynika z ich własnego systemu klasyfikacji i jest odwrotne niż u niektórych innych producentów. Przed wyborem wersji należy zawsze kierować się rozmieszczeniem króćców przyłączeniowych, a nie samą nazwą strony.
Wersja R2 – Rekuperator Komfovent Verso-R-2500-H-W-ML-AZ-R2
ODA – czerpnia powietrza
SUP – powietrze nawiewane
ETA – powietrze wywiewane
EHA – wyrzutnia powietrza
Wydajność – Rekuperator Komfovent Verso-R-2500-H-W-ML-AZ-R2
Właściwości i funkcje rekuperatora Komfovent Verso-R-2500-H-W-ML-AZ-R2:
- poziomy układ króćców
- zasilanie jednofazowe
- wbudowana nagrzewnica wodna
- sorpcyjno-entalpiczny, obrotowy wymiennik ciepła
- automatyka C5
- wentylatory z silnikami EC
- filtr na nawiew (ePM1 60%, F7)
- filtr na wywiew (ePM10 50%, M5)
- wykonanie prawe
Legenda oznaczeń rekuperacji Komfovent Verso-R:
H – króćce w układzie poziomym
V – króćce w układzie pionowym
F – wykonanie płaskie podwieszane
FS – podwieszana z szynowym systemem otwierania drzwi
UH – króćce uniwersalne poziome
UV – króćce uniwersalne pionowe
FSA- jednostka niewymagająca przyłączenia do instalacji nawiewno-wywiewnej
E – nagrzewnica elektryczna
W – nagrzewnica wodna
CW – nagrzewnico-chłodnica wodna
DX – nagrzewnico-chłodnica freonowa
HCW – nagrzewnico-chłodnica wodna
HCDX – nagrzewnico-chłodnica freonowa
W-DH – kanałowa nagrzewnica wodna
SVK – nagrzewnica wodna
ML-A – standardowy, obrotowy wymiennik
ML-AZ – sorpcyjno-entalpiczny wymiennik obrotowy
SL-A – wymiennik obrotowy o podwyższonej gęstości
R1/R2 – wykonanie prawostronne
L1/L2 – wykonanie lewostronne
W skład zestawu wchodzi:
– rekuperator
– filtr na nawiew ePM1 60% (F7)
– filtr na wywiew ePM10 50% (M5)
Przepustnice z siłownikami, tłumiki akustyczne, PPU, zawór 2-drogowy, chłodnica freonowa, agregat chłodzący oraz opcjonalny panel sterowania C5.1 do zakupu oddzielnie. Montaż zewnętrzny jest możliwy po zakupie daszku, czerpni i wyrzutni.
DANE TECHNICZNE – Rekuperator Komfovent Verso-R-2500-H-W-ML-AZ-R2
| Model | Verso-R-2500-H-W-ML-AZ-R2 | |
| Nom. przepływ powietrza | m3/h | 2650 |
| Nom. przepływ powietrza | l/s | 736 |
| Napięcie znamionowe HE | V | 3~400 |
| Napięcie znamionowe HW | V | 1~230 |
| Maks. prąd obciążenia HE | A | 18,8 |
| Maks. prąd obciążenia HW | A | 8,3 |
| Przewód zasilający E | mm² | 5×4 |
| Przewód zasilający W | mm² | 3×1,5 |
| Pobór mocy przez napęd wentylatora przy przepływie maksymalnym |
W | 762 |
| Poziom mocy akustycznej LWA | dB(A) | 55 |
| Poziom ciśnienia akustycznego LPA | dB(A) | 44* |
| Wymiary filtrów BxHxL | mm | 792×392-10×500 |
| Klasa filtr na nawiewie | ePM1 60 (F7) | |
| Klasa filtra na wywiewie | ePM10 50 (M5) | |
| Wymiary jednostki BxHxL | mm | 1000x1000x1606 |
| Grubość ścianek | mm | 50 |
| Wymagana przestrzeń do obsługi | mm | 900 |
| Masa | kg | 289 |
| Gwarancja | miesiące | 24** |
*Pomiar wykonany w odległości 3 metrów.
**Pod warunkiem spełnienia wymogów określonych w karcie gwarancyjnej.
