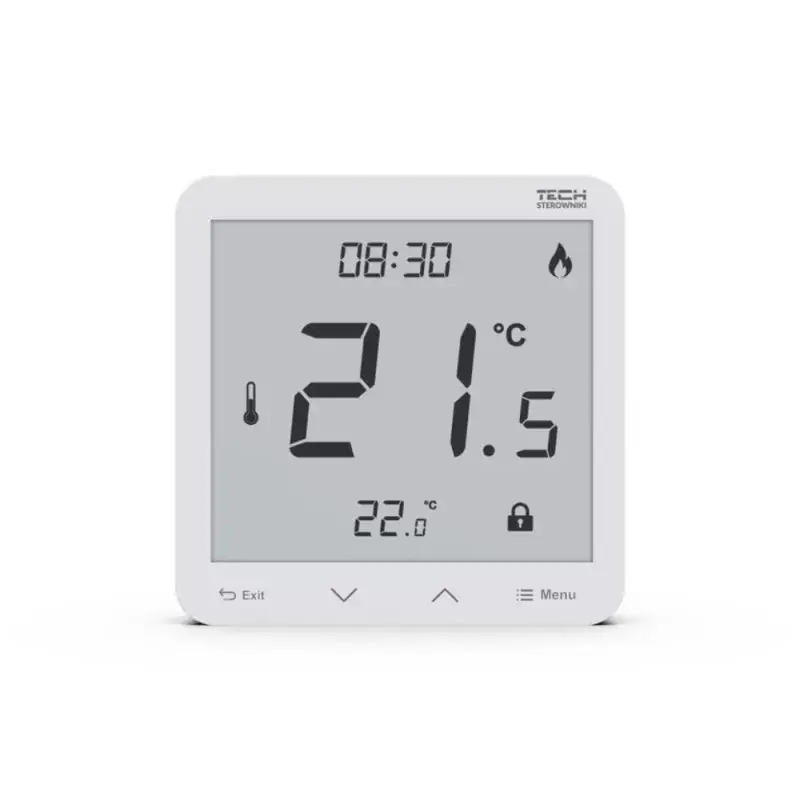

Regulator TECH R-12s w wersji przewodowej i kolorze białym to urządzenie przeznaczone do kontroli temperatury powietrza w pomieszczeniach oraz bieżącego monitorowania poziomu wilgoci. Sterownik współpracuje z nadrzędnymi listwami sterującymi, przekazując dane pomiarowe i umożliwiając precyzyjne zarządzanie pracą pętli grzewczych lub grzejników.
Konstrukcja i funkcje pomiarowe
Urządzenie zostało wyposażone w czytelny wyświetlacz LCD z czasowym podświetleniem oraz dotykowe przyciski sterujące ukryte pod szklanym frontem w kolorze białym. Oprócz wbudowanego czujnika temperatury pokojowej, regulator posiada zintegrowany sensor do pomiaru wilgotności powietrza, co ułatwia utrzymanie optymalnego mikroklimatu w budynku. Dodatkowo istnieje możliwość podłączenia zewnętrznego czujnika temperatury podłogi typu NTC, co pozwala na sterowanie ogrzewaniem podłogowym na podstawie temperatury posadzki.
Zastosowanie i kompatybilność systemowa
Regulator dedykowany jest do pracy w przewodowych systemach sterowania ogrzewaniem marki TECH Sterowniki. Urządzenie komunikuje się z listwami głównymi za pomocą dedykowanego protokołu TECH SBUS i współpracuje z wybranymi modelami central grzewczych producenta.
- Listwa główna L-12
- Moduł rozszerzający EU-ML-12
- Listwa L-X WiFi
- Listwa L-4x WiFi
Sposób montażu i zasilanie
Konstrukcja regulatora pozwala na szybki montaż natynkowy na ścianie lub w puszce instalacyjnej o średnicy 60 mm. Urządzenie zasilane jest bezpośrednio z listwy głównej napięciem o wartości 5V DC za pośrednictwem przewodu komunikacyjnego, co eliminuje konieczność stosowania baterii. Do podłączenia wymagany jest kabel 4-żyłowy (dedykowany RS-485 lub skrętka komputerowa UTP).
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Producent | TECH Sterowniki |
| Model | R-12s (EU-R-12s) |
| Kod MPN | WG.11.0669 |
| Kod EAN | 5902479664545 |
| Kolor | Biały |
| Komunikacja | Przewodowa TECH SBUS |
| Napięcie zasilania | 5V DC |
| Maksymalny pobór mocy | 0,1 W |
| Temperatura pracy | od 5 do 50 °C |
| Pomiar wilgotności | Tak |
| Obsługa czujnika podłogowego | Tak |
| Typ montażu | Natynkowy |
| Wymiary | 84 x 84 x 14 mm |
