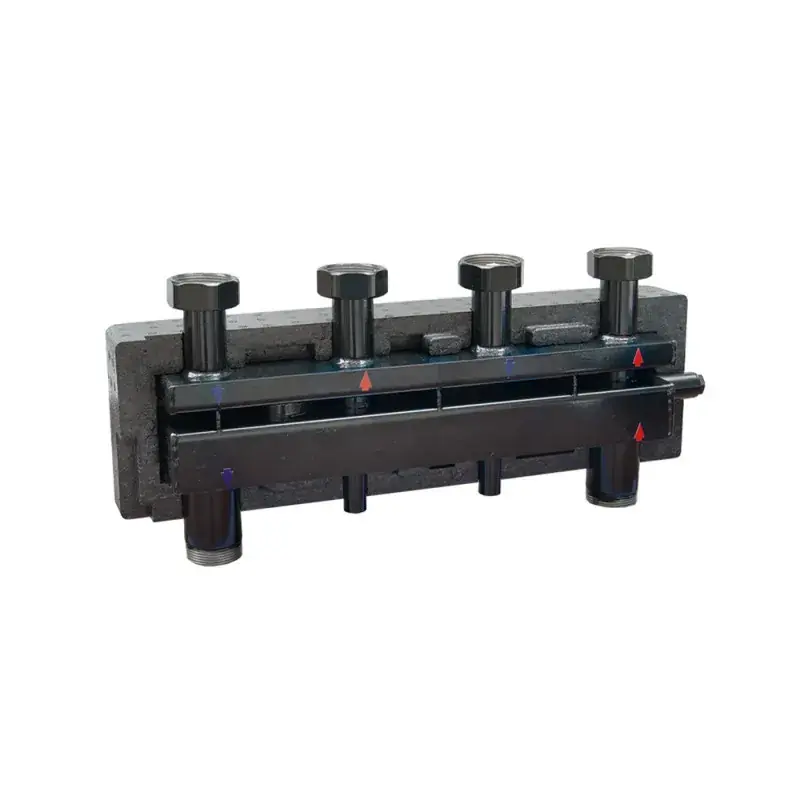

Sprzęgło-rozdzielacz CO Perfexim PHA-1002+SP 2-obwody DN25 o numerze katalogowym 54-300-1002-020 łączy funkcje sprzęgła hydraulicznego oraz rozdzielacza grzewczego. Urządzenie zapewnia pełne oddzielenie hydrauliczne źródła ciepła od obiegów grzewczych, co pozwala na niezależną i stabilną pracę pomp w poszczególnych pętlach. Zastosowanie takiego rozwiązania znacząco upraszcza montaż grup pompowych w kotłowni oraz redukuje liczbę wymaganych połączeń instalacyjnych.
Zasada działania i konstrukcja hydrauliczna
Urządzenie eliminuje wzajemne zakłócenia przepływów wywoływane przez pompy obiegowe, co zapobiega powstawaniu niekontrolowanych różnic ciśnień w instalacji. Korpus oraz uchwyty montażowe zostały wykonane ze stali węglowej pokrytej czarną powłoką malarską, która zabezpiecza element przed korozją. Za szczelność połączeń gwintowanych odpowiadają fabrycznie dopasowane uszczelki wykonane z trwałego elastomeru EPDM odpornego na wysokie temperatury.
Izolacja termiczna i efektywność energetyczna
W komplecie z urządzeniem dostarczana jest profilowana osłona termoizolacyjna wykonana ze spienionego polipropylenu, czyli materiału EPP. Izolacja ta skutecznie ogranicza straty ciepła do otoczenia na odcinku rozdzielczym, poprawiając ogólną sprawność energetyczną systemu grzewczego. Konstrukcja pianki EPP chroni również metalowy korpus przed uszkodzeniami mechanicznymi w trakcie prac montażowych.
Zastosowanie i kompatybilność montażowa
Sprzęgło-rozdzielacz jest dedykowane do współpracy z nowoczesnymi źródłami ciepła, takimi jak pompy ciepła, kotły gazowe kondensacyjne oraz kotły na paliwa stałe. Konstrukcja przyłączy o rozstawie osi 125 mm jest w pełni dopasowana do standardowych grup pompowych DN25 dostępnych na rynku. Urządzenie pozwala na bezproblemową konfigurację układów zasilających jednocześnie instalacje niskotemperaturowe, na przykład ogrzewanie podłogowe, oraz obiegi grzejnikowe czy ładowanie zasobnika ciepłej wody użytkowej.
Parametry montażowe i techniczne
W zestawie wraz ze sprzęgło-rozdzielaczem znajdują się dedykowane stalowe uchwyty ścienne oraz kołki rozporowe, które umożliwiają bezpośredni i szybki montaż na ścianie kotłowni. Przyłącza górne od strony grup pompowych posiadają gwint wewnętrzny G 1 1/2, natomiast przyłącza dolne od strony źródła ciepła są zakończone gwintem zewnętrznym G 1 1/2. Urządzenie obsługuje maksymalną moc cieplną do 55 kW przy różnicy temperatur T równej 20 °C.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Model | PHA-1002+SP 2-obwody |
| Numer katalogowy | 54-300-1002-020 |
| Kod EAN | 5901880136894 |
| Liczba obwodów grzewczych | 2 |
| Średnica nominalna | DN25 |
| Przyłącze górne (od strony grup) | G 1 1/2″ GW |
| Przyłącze dolne (od strony źródła) | G 1 1/2″ GZ |
| Rozstaw osi przyłączy | 125 mm |
| Maksymalna moc grzewcza | 55 kW (przy T = 20 °C) |
| Maksymalna temperatura pracy | 95 °C |
| Minimalna temperatura pracy | 1 °C |
| Maksymalne ciśnienie robocze | 1,0 MPa |
| Materiał korpusu | Stal węglowa z powłoką malarską |
| Materiał uszczelnień | EPDM |
| Materiał izolacji termicznej | EPP (spieniony polipropylen) |
| Izolacja w zestawie | Tak |
| Uchwyty montażowe w zestawie | Tak |
