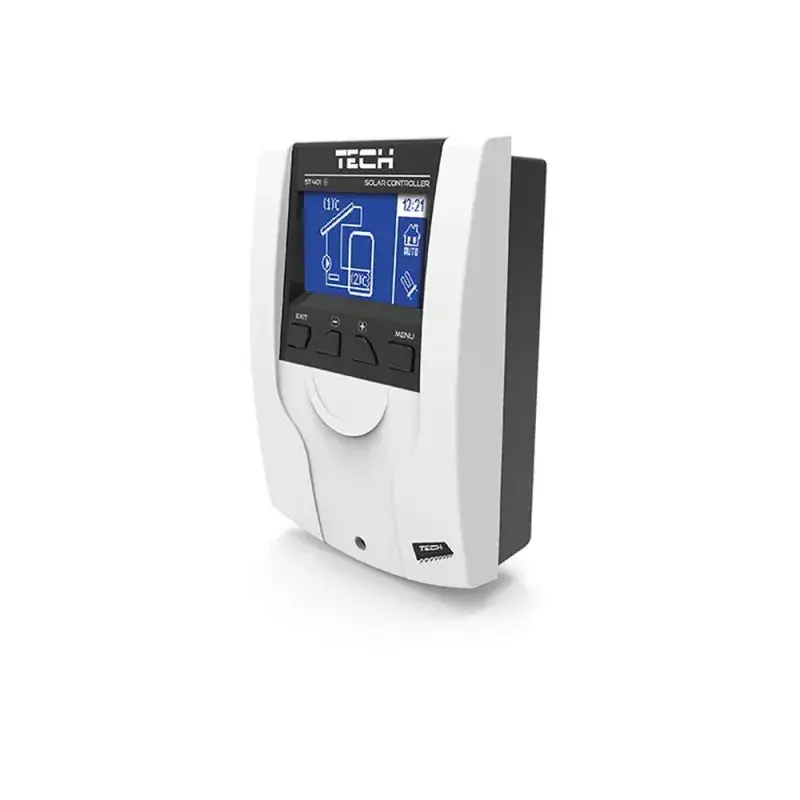

Sterownik instalacji solarnych TECH ST-401n PWM przeznaczony jest do zarządzania układami kolektorów słonecznych na podstawie pomiarów temperatur. Urządzenie kontroluje działanie pompy głównej (kolektorowej), wykorzystując modulację prędkości obrotowej za pomocą sygnału PWM. Pozwala to na dopasowanie wydajności przepływu do aktualnych warunków nasłonecznienia.
Zasada działania i funkcje sterownika
Urządzenie reguluje pracę systemu w oparciu o różnicę temperatur pomiędzy kolektorem słonecznym a zasobnikiem ciepłej wody użytkowej. Dodatkowo regulator umożliwia podłączenie urządzeń pomocniczych, takich jak pompa cyrkulacyjna lub grzałka elektryczna, a także pozwala na wysłanie sygnału do uruchomienia kotła CO.
Sterownik realizuje następujące funkcje zabezpieczające i użytkowe:
- Płynna regulacja obrotów pompy głównej za pomocą sygnału PWM.
- Zabezpieczenie przed przegrzaniem kolektora słonecznego w trybie alarmowym.
- Ochrona instalacji przed zamarzaniem czynnika grzewczego.
- Możliwość sterowania dodatkową pompą lub grzałką przy zastosowaniu przekaźnika.
Kompatybilność i możliwości rozbudowy
Regulator współpracuje z tradycyjnymi instalacjami solarnymi i nadaje się do montażu ściennego w kotłowniach. Do pomiaru temperatury wykorzystuje czujniki typu PT1000 na kolektorze oraz dedykowane czujniki temperatury w zasobniku.
Urządzenie cechuje się możliwością rozbudowy o dodatkowe elementy automatyki domowej. Użytkownik może podłączyć opcjonalny moduł ST-505 Ethernet lub WiFi RS, co pozwala na zdalny podgląd oraz zarządzanie parametrami pracy instalacji przez internet.
Wyposażenie urządzenia
W skład fabrycznego zestawu wchodzą podzespoły niezbędne do uruchomienia podstawowej konfiguracji układu solarnego:
- Sterownik z czytelnym wyświetlaczem LCD.
- Czujnik temperatury kolektora.
- Czujnik temperatury zasobnika ciepła.
- Obudowa z tworzywa o podwyższonej odporności termicznej.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Napięcie zasilania | 230 V +/- 10% / 50 Hz |
| Maksymalny pobór mocy | 4 W |
| Temperatura otoczenia | 5-50 °C |
| Dokładność pomiaru | 1 °C |
| Zakres regulacji temperatury | 8-90 °C |
| Wytrzymałość czujnika zasobnika | -25 do 100 °C |
| Wytrzymałość czujnika kolektora | -30 do 180 °C |
| Typ czujnika kolektora | PT1000 |
| Obciążenie wyjścia pompy kolektora | 1 A |
| Obciążenie wyjścia dodatkowego | 1 A |
