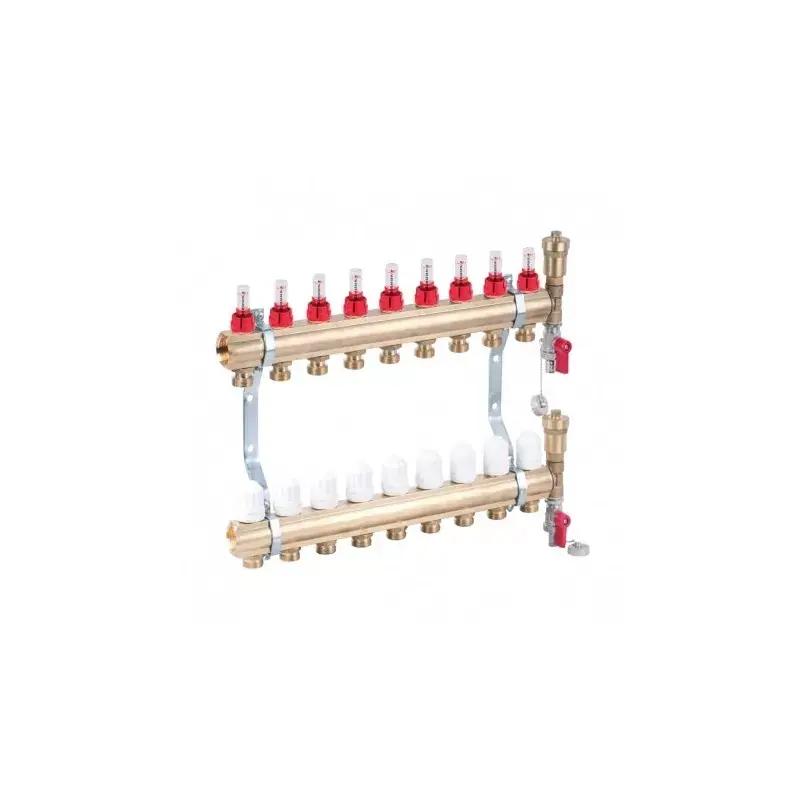

Konstrukcja rozdzielacza mosiężnego PHA-107
Model Perfexim PHA-107 to 9-obwodowa jednostka dystrybucyjna przeznaczona do profesjonalnych instalacji grzewczych. Główne belki zasilająca i powrotna zostały wykonane z wysokiej jakości mosiądzu, co gwarantuje wysoką odporność na uszkodzenia i korozję. Zestaw jest fabrycznie zamocowany na stalowych wspornikach, zapewniając sztywność konstrukcji podczas montażu w szafce instalacyjnej.
Wyposażenie belek i sterowanie przepływem
Belka zasilająca została wyposażona w precyzyjne rotametry marki Taconova, które umożliwiają dokładną regulację przepływu w poszczególnych pętlach grzewczych. Gwarantuje to właściwe zrównoważenie hydrauliczne całej instalacji ogrzewania podłogowego.
Na belce powrotnej znajdują się wkładki zaworowe przystosowane do bezpośredniego montażu siłowników termoelektrycznych. Dodatkowo oba kolektory posiadają fabryczny zespół odpowietrzająco-spustowy, skracający czas niezbędny do napełnienia układu oraz bezpiecznego usunięcia z niego uwięzionego powietrza.
Zastosowanie i kompatybilność hydrauliczna
Armatura jest przystosowana do pracy w układach ogrzewania płaszczyznowego oraz grzejnikowego. Producent dopuszcza stosowanie jako czynnika roboczego czystej wody lub wodnego roztworu glikolu do 50%. Maksymalne ciśnienie robocze dla tego modelu wynosi 0,6 MPa, a dopuszczalna temperatura pracy to 70°C. Rozdzielacz współpracuje ze standardowymi złączkami zaciskowymi dla rur wielowarstwowych.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Producent | Perfexim |
| Model | PHA-107 |
| Numer katalogowy | 30-107-0900-000 |
| Kod EAN | 5902626237639 |
| Liczba obwodów | 9 |
| Materiał belek | Mosiądz |
| Maksymalne ciśnienie robocze | 0,6 MPa |
| Maksymalna temperatura robocza | 70°C |
| Dozwolony czynnik roboczy | Woda, wodny roztwór glikolu (do 50%) |
| Przepływomierze (rotametry) | Tak |
| Wkładki termostatyczne | Tak |
| Zespoły odpowietrzająco-spustowe | Tak |
