Przeznaczenie: Zestaw solarny przeznaczony do domów jednorodzinnych o dobowym zużyciu ciepłej wody użytkowej nieprzekraczającym 150 litrów, co zazwyczaj odpowiada 3-osobowej rodzinie.
Zestaw solarny z kolektorem słonecznym WEBER SOL FX-FP 2.5 – bez zasobnika c.w.u.
Certyfikat SOLAR KEYMARKbrak. Jeśli chcesz skorzystać z programów dofinansowańwybierz kolektory słoneczne lub zestawy w wersji STANDARD (AMX) LUB PREMIUM (BASICX).
Wysokiej jakości zestaw solarny bez zasobnika, w skład którego wchodzi 1 kolektor słoneczny WEBER SOL FX-FP 2.5. W zestawie nie ma zasobnika c.w.u. Zaleca się wyposażenie zestawu w zasobnik c.w.u. o pojemności do 150 litrów, który również można dokupić w naszym sklepie.
Przyjęta powierzchnia kolektorów zapewnia sprawny podgrzew wody na poziomie około 60% rocznego zapotrzebowania. Pozostałe 40% należy zapewnić wykorzystując kocioł centralnego ogrzewania, który należy podłączyć do górnej wężownicy zasobnika lub przy pomocy grzałki elektrycznej.

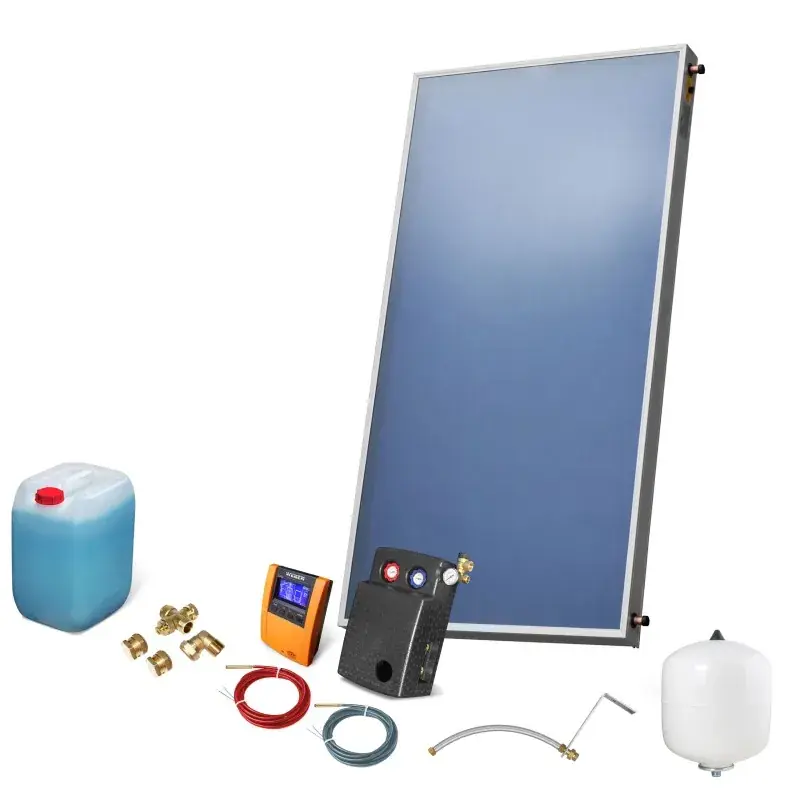

ELEMENTY SKŁADOWE ZESTAWU
- 1 x Kolektor słoneczny WEBER SOL FX-FP 2.5
- 1 x Sterownik solarny WEBER CLASSIC PWM
- 1 x Grupa pompowa solarna
- 1 x Naczynie przeponowe solarne 18 l.
- 1 x Wieszak do naczynia przeponowego
- 1 x płyn solarny koncentrat 10 l.
- 1 x Złącze krzyżowe fi 25 x 3/4″
- 1 x Dwuzłączka zaciskowa fi 22
- 1 x Kolano zaciskowe fi 22 x 3/4″
GŁÓWNE ZALETY
- Znikome koszty użytkowania
- Pełna bezobsługowość
- Długa żywotność
- Produkt polski
CHARAKTERYSTYKA ELEMENTÓW SKŁADOWYCH
Kolektor słoneczny (płaski)
- Powierzchnia całkowita: 2,5 m²
- Powierzchnia apertury: 2,35 m²
- Sprawność optyczna: ~ 80 %
- Temperatura stagnacji przy 1000 W/m², 30°C: 200°C
- Maksymalna temperatura pracy: 220°C
- Maksymalne ciśnienie robocze: 10 bar
- Absorpcja: 95%
- Emisja: < 5 %
- Waga pustego kolektora: 37 kg
- Szyba: Szkło solarne, hartowane, gr.3,2 mm
- Absorber: Wysokoselektywny TINOX / SUNSELECT / BLUETEC
- Rury i blacha absorbera: Miedziane
- Układ rur absorbera: Harfa
- Średnica przyłączy: 4 x 22 mm
- Wymiary (szer. x dł. x wys.): 200 x 125 x 9 cm
- Izolacja: Wełna mineralna
- Typ obudowy: Rama
- Kolor obudowy: srebrny
Zachęcamy do zapoznania się z instrukcją montażu i obsługi wraz z warunkami gwarancji, która dostępna jest w zakładce pliki do pobrania.
Sterownik solarny WEBER SOL CLASSIC PWM
- Ciekłokrystaliczny, duży wyświetlacz LCD
- Intuicyjne menu
- Sterowanie pracą pompy z sygnałem PWM
- Graficzna prezentacja pracy układu
- Sterowanie obrotami pompy solarnej
- Możliwość sterowania pompą cyrkulacyjną wody użytkowej lub grzałką elektryczną
- Funkcja zabezpieczenia przed przegrzaniem kolektor
- Funkcja zabezpieczenia przed przegrzaniem zasobnika
- Funkcja urlop
- Funkcja anty zamarzania
- Licznik energii wyprodukowanej przez układ solarny
Grupa pompowa solarna
- Energooszczędna, elektroniczna pompa obiegowa
- Izolacja termiczna (obudowa)
- Dwa zawory kulkowe odcinające (zintegrowane) z zaworami zwrotnymi oraz z termometrem
- Rotametr (2-12 l/min)
- Grupa bezpieczeństwa z manometrem oraz zaworem bezpieczeństwa (6 bar)
- Separator powietrza
Płyn do instalacji solarnej
Płyn solarny jest produkowany na bazie glikolu propylenowego, co oznacza, że jest w pełni bezpieczny dla zdrowia w przypadku ewentualnego przedostania się do wody użytkowej. Płyn posiada atest higieniczny Państwowego Zakładu Higieny, co jest dodatkowym gwarantem wysokiego poziomu bezpieczeństwa. Płyn dostarczany jest w 10 litrowym pojemniku w postaci koncentratu o temperaturze zamarzania niższej od -64 °C. Po rozcieńczeniu z wodą otrzymuje się do 30 litrów gotowej do użycia mieszanki, co w zupełności wystarcza dla typowych instalacji.
Naczynie przeponowe solarne (zbiornik wyrównawczy) 18 l
Naczynie przeponowe jest wbrew pozorom jednym z ważniejszych elementów instalacji solarnej. Dobór naczynia o zbyt niskiej dopuszczalnej temperaturze pracy lub o zbyt niskim dopuszczalnym ciśnieniu może być przyczyną częstych problemów z użytkowaniem. Maksymalna temperatura pracy naczynia przeponowego umieszczonego w zestawie to 120°C, zaś dopuszczalne ciśnienie pracy to aż 10 bar, co jest gwarantem wysokiej stabilności pracy całego układu.
Zestaw połączeniowy
Zestaw umożliwia sprawne i pewne połączenie ze sobą kolektorów oraz łączenie z przewodami rurowymi. W skład zestawu wchodzą:
- 2 x Dwuzłączki zaciskowe do połączenia ze sobą kolektorów.
- 1 x Kolano zaciskowe z przyłączem GZ ¾ umożliwiającym sprawne połączenie z przewodami karbowanymi ze stali nierdzewnej.
- 1 x Złącze krzyżowe zaciskowe z przyłączem GZ ¾ umożliwiającym sprawne połączenie z przewodami karbowanymi ze stali nierdzewnej. Złącze wyposażone jest w odpowietrznik ułatwiający napełnianie oraz w tuleję zanurzeniową na czujnik temperatury sterownika.
UWAGA
W celu kompletnego montażu zestawu solarnego należy zaopatrzyć się między innymi w zestaw montażowy do kolektora, przewody solarne (rurowe) oraz armaturę instalacyjną niezbędną do połączenia zasobnika z istniejącą instalacją. Zestaw montażowy standardowo nie jest dołączany do zestawu ze względu na konieczność każdorazowego dostosowania go do rodzaju pokrycia oraz nachylenia dachu. Wszystkie te produkty mogą Państwo dokupić w naszym sklepie internetowym.
