Sterownik pompy c.w.u. SP-04 firmy KG Elektronik to urządzenie zaprojektowane do precyzyjnego zarządzania pracą pomp ciepłej wody użytkowej, obiegów cyrkulacyjnych oraz instalacji ogrzewania podłogowego. Termoregulator przerywa pracę pompy w momencie, gdy temperatura czynnika przekroczy wartość graniczną ustawioną przez instalatora lub użytkownika na potencjometrze.
Zastosowanie i kompatybilność układu
Model SP-04 współpracuje z jednofazowymi pompami wodnymi o maksymalnym obciążeniu do 180 W. Poniżej ustawionej temperatury zadanej urządzenie stale wymusza pracę pompy. Sterownik montowany natynkowo sprawdza się przede wszystkim w obiegach c.w.u., zapobiegając nadmiernemu wychładzaniu zasobnika oraz minimalizując niepotrzebne zużycie energii elektrycznej przez układ pompowy.
Funkcje zabezpieczające i opóźnienie
Aby zapobiec niepożądanemu i częstemu taktowaniu pompy przy nagłych wahaniach temperatury wody, układ wymusza 30-sekundowe opóźnienie przy każdym załączeniu i wyłączeniu obwodu. Urządzenie posiada fabrycznie zintegrowany alarm przy 90°C, który chroni układ przed niebezpiecznym przegrzaniem. Elektronika jest dodatkowo chroniona polimerowym bezpiecznikiem wielorazowego użytku.
Panel obsługi i sygnalizacja pracy

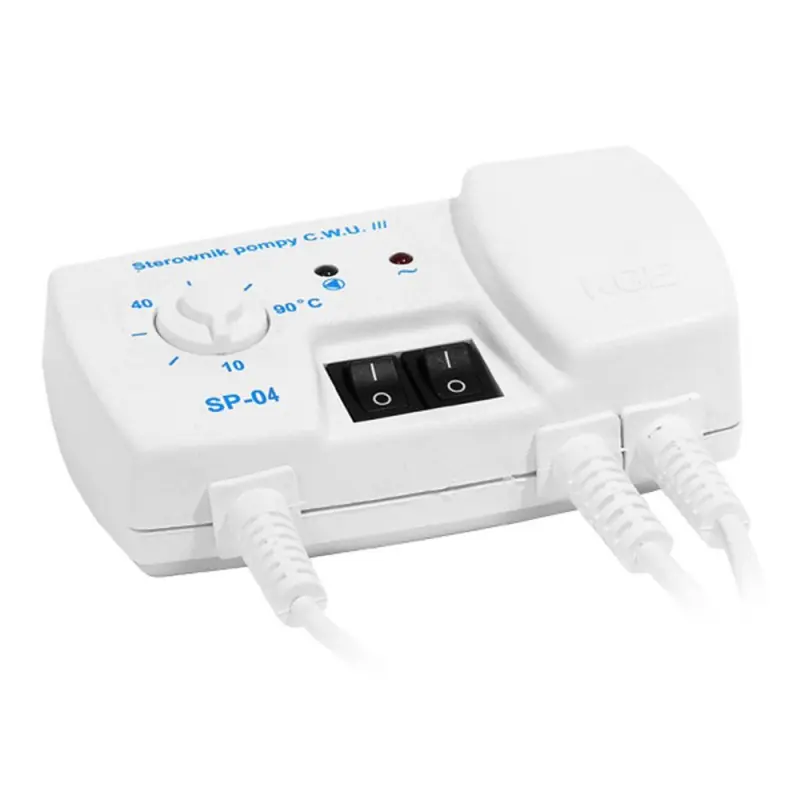

Na panelu frontowym znajduje się potencjometr umożliwiający płynną nastawę wyłączenia pompy w zakresie od 10°C do 90°C. Powrót do pracy po spadku temperatury następuje ze stałą histerezą 5°C. Wyposażenie obejmuje dwa fizyczne przełączniki kołyskowe: jeden włącza główne zasilanie regulatora (sygnalizacja diodą czerwoną), a drugi umożliwia ręczne wymuszenie pracy pompy lub przejście na sterowanie automatyczne (sygnalizacja diodą zieloną).
Specyfikacja techniczna
| Zakres regulacji temperatury | 10 – 90°C |
| Histereza | 5°C |
| Napięcie zasilania | 230 V / 50 Hz |
| Maksymalne obciążenie wyjścia | 180 W |
| Pobór mocy regulatora | < 2 W |
| Dopuszczalna temperatura pracy otoczenia | -10 – 50°C |
| Długość przewodu czujnika | 1,2 m |
| Wymiary mosiężnej osłony czujnika | Ø 5 mm x 50 mm |
| Przekrój przewodów przyłączeniowych | 3 x 0,75 mm² |
| Stopień ochrony obudowy | IP-20 |
| Temperatura wywołania alarmu | 90°C |
| Wymiary obudowy (szer. x wys. x dł.) | 72 x 50 x 132 mm |
