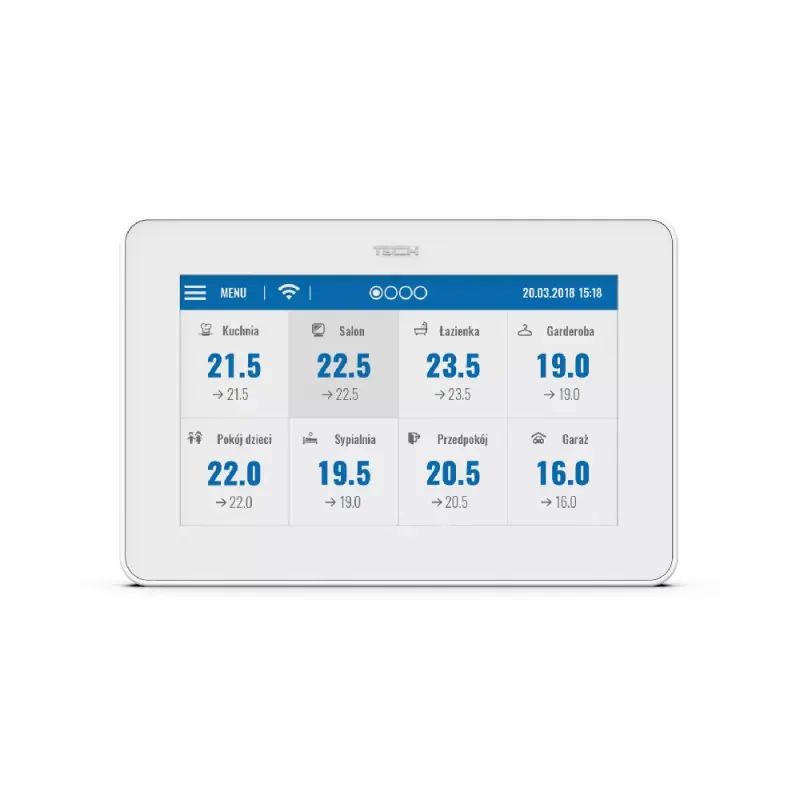

Panel kontrolny TECH M-12 w kolorze białym to nadrzędne urządzenie przeznaczone do centralnego zarządzania i edycji parametrów pracy systemów ogrzewania strefowego serii 12. Urządzenie integruje kontrolę nad wieloma strefami grzewczymi w jednym punkcie budynku, co ułatwia codzienną eksploatację instalacji.
Zasada działania i zarządzanie strefami
Urządzenie umożliwia pełną kontrolę i podgląd parametrów pracy dla maksymalnie 40 stref grzewczych. Użytkownik może w prosty sposób definiować harmonogramy tygodniowe, ustalać temperaturę zadaną dla poszczególnych pomieszczeń oraz całkowicie wyłączać wybrane strefy. Komunikacja z urządzeniem głównym odbywa się drogą przewodową za pośrednictwem standardu TECH SBUS lub bezprzewodowo przy użyciu technologii TECH WTP.
Panel sterujący nie posiada wbudowanego czujnika temperatury, dlatego jego podstawową rolą jest sterowanie nadrzędne oraz odczyt parametrów z podrzędnych regulatorów pokojowych zainstalowanych w poszczególnych strefach budynku. Duży wyświetlacz umożliwia również konfigurację wygaszacza ekranu, blokady rodzicielskiej, a także wyświetlanie aktualnej daty i godziny.
Konstrukcja i montaż podtynkowy
Urządzenie cechuje się konstrukcją przystosowaną do montażu podtynkowego w standardowej puszce elektrycznej o średnicy 60 mm. Dzięki temu panel niemal całkowicie licuje się z powierzchnią ściany, co ułatwia zachowanie estetycznego wyglądu pomieszczenia i zabezpiecza sterownik przed uszkodzeniami mechanicznymi. Obsługę ułatwia czytelny, dotykowy ekran LCD 4,3 cala, który szybko reaguje na polecenia użytkownika.
Kompatybilność i wymagania instalacyjne
Urządzenie zostało zaprojektowane z myślą o współpracy z główną listwą sterującą TECH L-12. Do prawidłowego działania i obsługi maksymalnej liczby stref niezbędna jest konfiguracja z dedykowanymi modułami rozszerzającymi ML-12 (obsługa do 4 modułów podrzędnych). Urządzenie wymaga stałego zasilania sieciowego o napięciu 230 V AC o częstotliwości 50 Hz. Połączenie z systemem internetowym eModul jest możliwe przy zastosowaniu odpowiedniego modułu rozszerzającego w listwie głównej L-12.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Producent | TECH-STEROWNIKI |
| Model | M-12 |
| Kod producenta (MPN) | WG.11.0673 |
| Kod EAN | 5902479664484 |
| Napięcie zasilania | 230 V AC |
| Częstotliwość zasilania | 50 Hz |
| Pobór prądu | < 4 W |
| Temperatura pracy | 5 – 50 °C |
| Maksymalna wilgotność otoczenia | 80% |
| Typ ekranu | LCD dotykowy |
| Przekątna ekranu | 4,3 cala |
| Wbudowany czujnik temperatury | Nie |
| Komunikacja | Przewodowa TECH SBUS, bezprzewodowa TECH WTP |
| Montaż | Podtynkowy w puszce 60 mm |
| Kolor obudowy | Biały |
| Szerokość | 127 mm |
| Wysokość | 90 mm |
| Głębokość | 20 mm |
