Zastosowanie i kompatybilność systemowa

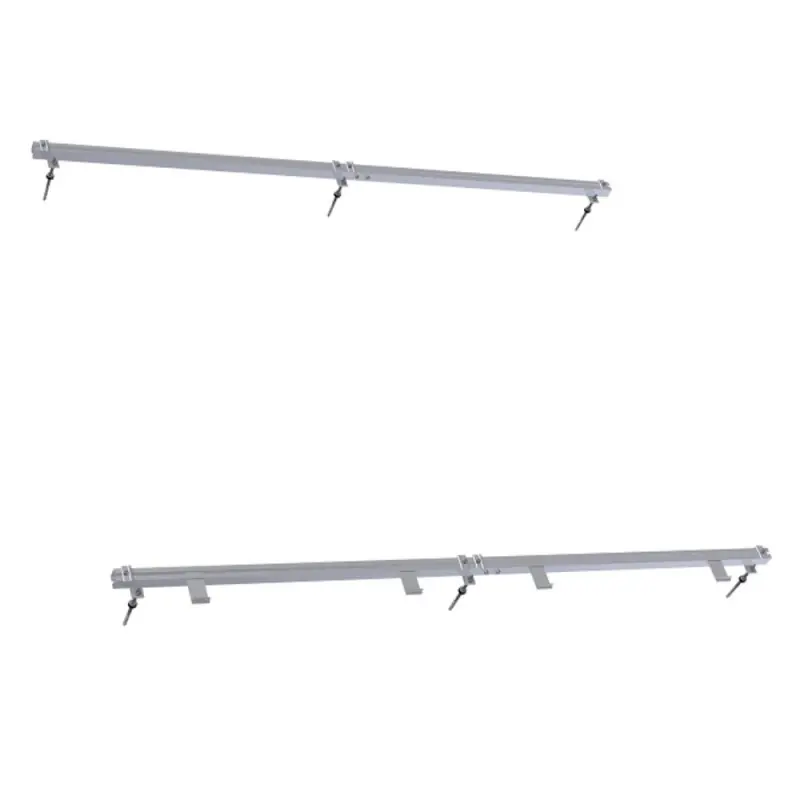

Uchwyt Hewalex KS2100-2B-S250 to bazowy zestaw montażowy przeznaczony do posadowienia dwóch płaskich kolektorów słonecznych z serii KS2100. Konstrukcja została przystosowana do montażu na dachach skośnych o nachyleniu od 30° do 60°, na których pokrycie stanowi blachodachówka. Dzięki zastosowaniu śrub dwugwintowych system mocowany jest bezpośrednio do krokwi dachowych, co zapewnia stabilność mechaniczną całej instalacji solarnej.
Konstrukcja i odporność materiałowa
Elementy nośne uchwytu wyprodukowano z profili z aluminium, co redukuje dodatkowe obciążenie konstrukcji dachu. Wszystkie akcesoria złączne, w tym śruby montażowe oraz elementy zaciskowe, wykonano ze stali nierdzewnej odpornej na działanie czynników atmosferycznych. Zastosowanie tych materiałów eliminuje ryzyko powstawania ognisk korozji na stykach metalowych i zapewnia trwałość eksploatacyjną systemu mocowania.
Technika montażu i regulacja
Zestaw wyposażono w śruby dwugwintowe S250, które umożliwiają przejście przez pokrycie z blachodachówki bezpośrednio do drewnianej konstrukcji krokwiowej. Przesuwne połączenie belek montażowych pozwala na dopasowanie uchwytu do rozstawu łat i krokwi. Częściowe zmontowanie komponentów w warunkach fabrycznych skraca czas prac instalacyjnych i ułatwia właściwe rozmieszczenie elementów na połaci dachu.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Producent | Hewalex |
| Kod produktu (MPN) | HSM221US25 |
| Kod EAN | 5902023523700 |
| Kod zestawu | U201 |
| Typ uchwytu | Bazowy do 2 kolektorów |
| Kompatybilność | Seria KS2100 |
| Miejsce montażu | Dach skośny |
| Pokrycie dachu | Blachodachówka |
| Nachylenie dachu | 30-60° |
| Element mocujący | Śruba dwugwintowa S250 |
| Materiał profili | Aluminium |
| Materiał elementów złącznych | Stal nierdzewna |
| Długość transportowa | 1560 mm |
| Szerokość transportowa | 150 mm |
| Wysokość transportowa | 90 mm |
| Waga | 6,5 kg |
| Objętość transportowa | 0,021 m³ |
