Uchwyt korekcyjny Hewalex KS2100-15-1B-S250 HSM121KS25B | Hit

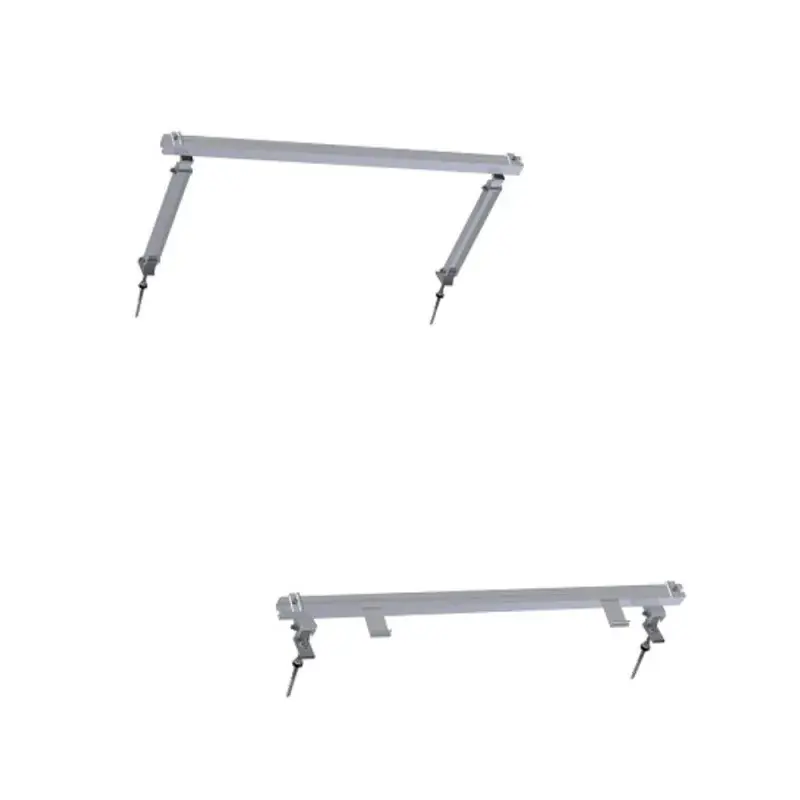

Uchwyt korekcyjny Hewalex KS2100-15-1B-S250 o kodzie producenta HSM121KS25B to zestaw montażowy przeznaczony do stabilnego posadowienia jednego płaskiego kolektora słonecznego.

Produkt umożliwia mechaniczną korektę kąta nachylenia paneli na dachach skośnych charakteryzujących się niskim spadkiem. Dzięki zastosowaniu konstrukcji korekcyjnej instalator ma możliwość podniesienia kąta tiltu o dodatkowe 15 stopni, co znacząco poprawia efektywność konwersji promieniowania słonecznego w okresie jesienno-zimowym.

Kompatybilność i obszar zastosowania

Ten model uchwytu jest przeznaczony do instalacji solarnych montowanych na połaciach dachowych o nachyleniu od 15 do 30 stopni. Elementy mocujące przystosowano bezpośrednio do dachów krytych blachodachówką, co pozwala na zachowanie pełnej szczelności pokrycia przy poprawnym montażu.

Konstrukcja bazowa (oznaczenie 1B) współpracuje bezpośrednio z płaskimi kolektorami solarnymi marki Hewalex z serii KS2100 oraz starszej linii KS2000. System mocowania opiera się na stabilnych profilach aluminiowych, które są w pełni kompatybilne z fabrycznymi punktami zaciskowymi obudowy kolektora.

Parametry konstrukcyjne i materiałowe

Trwałość konstrukcji nośnej uzyskano dzięki wykorzystaniu profili wykonanych z aluminium odpornego na niekorzystny wpływ czynników atmosferycznych. Zastosowanie tego metalu redukuje obciążenie dachu, zapewniając jednocześnie wysoką sztywność i odporność na parcie wiatru oraz obciążenie śniegiem.

Kluczowym elementem kotwiącym są śruby dwugwintowe typu S250 o długości 250 mm. Śruby wykonano ze stali nierdzewnej, co zapobiega powstawaniu ognisk korozji elektrochemicznej na styku różnych metali. Zintegrowane uszczelki z elastomeru EPDM gwarantują szczelność w punktach przejścia gwintu przez połać blachodachówki.

Wskazówki montażowe i instalacja

Podczas prac montażowych śruby dwugwintowe należy wkręcić bezpośrednio w drewniane krokwie dachowe, dbając o to, aby ich gładka część znajdowała się dokładnie w miejscu przejścia przez blachę. Odpowiednie docisnięcie uszczelki zapobiega wnikaniu wilgoci pod pokrycie dachowe.

Poziome belki montażowe posiadają podłużne otwory regulacyjne, które ułatwiają precyzyjne spozycjonowanie konstrukcji i dopasowanie jej do rozstawu łat. Wszystkie połączenia gwintowe po zakończeniu pozycjonowania wymagają dokręcenia z momentem zalecanym przez producenta w celu zachowania stabilności statycznej.

Specyfikacja techniczna
