Konstrukcja i właściwości izolacyjne

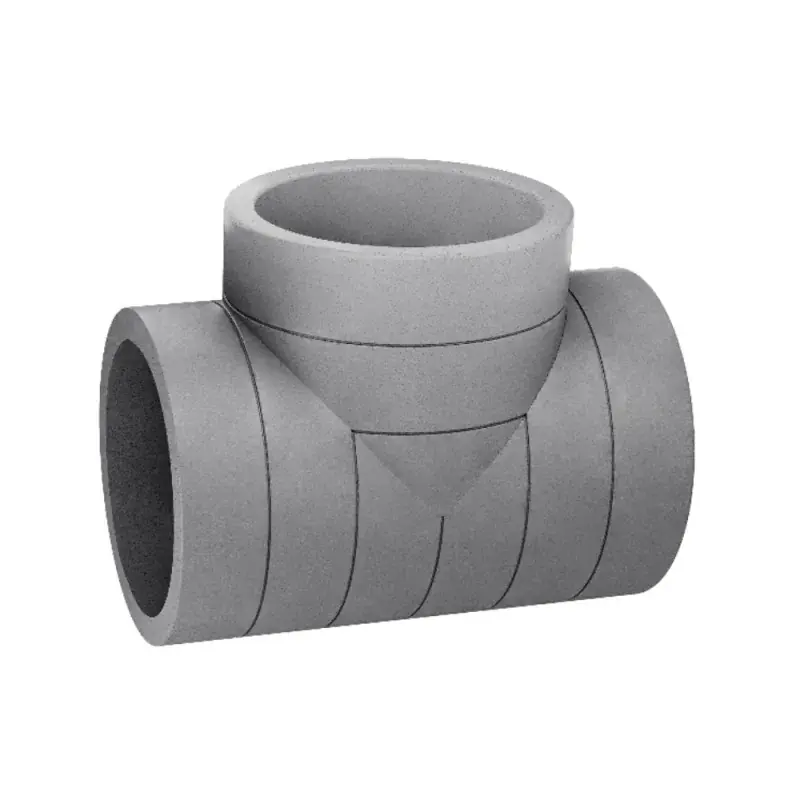

Trójnik ADT 160 przeznaczony do systemu dystrybucji powietrza HEATPEX ARIA ADURO wykonany jest ze spienionego polistyrenu (EPS) z dodatkiem grafitu. Zastosowanie tego materiału zapewnia wysokie właściwości termoizolacyjne na poziomie =0,029 W/(m·K). Grubość ścianki izolacyjnej wynosi 17 mm, dzięki czemu skutecznie redukuje straty energii oraz eliminuje ryzyko kondensacji pary wodnej.
Kształtka charakteryzuje się gładką powierzchnią wewnętrzną, co bezpośrednio minimalizuje opory przepływu powietrza. Materiał EPS wzbogacony grafitem jest w pełni odporny biologicznie na rozwój bakterii, pleśni oraz grzybów, zapewniając higieniczne warunki eksploatacji instalacji.
Zastosowanie i kompatybilność w systemach wentylacyjnych
Trójnik służy do tworzenia rozgałęzień kanałów wentylacyjnych pod kątem 90° w systemach rekuperacji domowej. Element ten stosowany jest do transferu dużych strumieni powietrza pomiędzy czerpnią i wyrzutnią, a także rekuperatorem i skrzynkami rozdzielczymi. Stanowi lekką i szczelną alternatywę dla tradycyjnych, izolowanych wełną rur stalowych typu Spiro.
Wymiary wewnętrzne przyłączy są w pełni kompatybilne z normą PN-EN 1506:2007, co umożliwia bezpośrednie łączenie ze standardowymi kształtkami wentylacyjnymi o średnicy 160 mm. Produkt gwarantuje uzyskanie najwyższej klasy szczelności D (ATC-1 według normy PN-EN 17192) przy zastosowaniu fabrycznych łączników z uszczelkami.
Montaż i instalacja
Dzięki niewielkiej wadze wynoszącej zaledwie 0,08 kg, montaż trójnika nie obciąża konstrukcji wsporczej. Kształtkę instaluje się za pomocą dedykowanych uchwytów montażowych, które umożliwiają szybkie mocowanie do stropu lub ściany. Modułowy system pozwala na proste łączenie elementów na wcisk, co znacznie skraca czas prac instalacyjnych.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Producent | HEATPEX |
| Seria | ARIA ADURO |
| Model | ADT 160 |
| Numer katalogowy | 52916080100T |
| Kod EAN | 5908226244602 |
| Materiał | EPS (polistyren spieniony z grafitem) |
| Średnica wewnętrzna nominalna | 160 mm |
| Średnica zewnętrzna | 194 mm |
| Grubość izolacji | 17 mm |
| Kąt rozgałęzienia | 90° |
| Współczynnik przewodzenia ciepła | 0,029 W/(m·K) |
| Klasa szczelności | D (ATC-1) |
| Długość całkowita | 380 mm |
| Szerokość | 254 mm |
| Wysokość | 230 mm |
| Waga | 0,08 kg |
| Odporność biologiczna | Tak |
| Izolowany | Tak |
