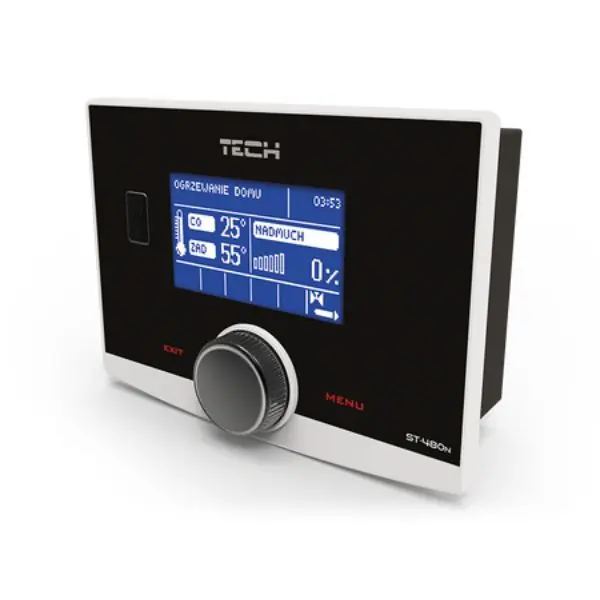

Regulator ST-480 N do pieca z podajnikiem (TECH WG.17.0253) – sterowanie wentylatorem i podajnikiem ślimakowym, pompy CO/CWU/podłogowa, zawory mieszające
ST-480 N to sterownik do kotłów CO z podajnikiem ślimakowym lub tłokowym, który porządkuje pracę całego układu: nadmuch, podawanie paliwa, pompy CO, CWU, podłogowa i cyrkulacyjna oraz siłowniki zaworów mieszających. Dzięki temu kocioł szybciej dochodzi do zadanej temperatury bez przestrzeleń, a w trybie dziennym i nocnym utrzymuje stabilny komfort przy niższym zużyciu opału. Regulator współpracuje z regulatorem pokojowym (komunikacja RS lub wersja tradycyjna), może zostać rozszerzony o ST-65 GSM i ST-505 ETHERNET, a po dołożeniu modułów ST-61 v4 lub ST-431n obsłuży dwa zawory mieszające. Na wyposażeniu znajdują się czujniki: CO, CWU/podłogowy, zaworu i powrotu, czujnik zewnętrzny (bez przewodu w zestawie) oraz czujnik temperatury podajnika z zabezpieczeniem termicznym. Duży, czytelny ekran graficzny oraz impulsator upraszczają uruchomienie i codzienną obsługę. W praktyce ST-480 N pozwala zoptymalizować spalanie i obniżyć koszty ogrzewania w sezonie, a jednocześnie zwiększa bezpieczeństwo pracy kotła dzięki nadzorowi temperatur i logicznym sekwencjom start/stop podzespołów.
Jak regulator ST-480 N prowadzi nadmuch, podawanie paliwa i obiegi CO/CWU/podłogówki w kotle z podajnikiem²
Sterowanie wentylatorem i podajnikiem ślimakowym/tłokowym – stabilne spalanie, mniej spieków i oszczędność opału
Kluczem do ekonomicznej pracy kotła z podajnikiem jest właściwe dawkowanie paliwa oraz kontrola nadmuchu. ST-480 N cyklicznie steruje podajnikiem ślimakowym (lub tłokowym), podając porcje paliwa adekwatne do bieżącego zapotrzebowania, a równolegle zarządza pracą wentylatora. W praktyce regulator najpierw tworzy warunki do stabilnego zapłonu i równomiernego żaru, a następnie koryguje czasy podawania i przerwy oraz obroty nadmuchu tak, aby temperatura wody w kotle rosła do zadanej płynnie, bez przestrzeleń i dławienia paleniska. To podejście ogranicza zjawisko spieków (zbyt silny nadmuch przy zbyt dużej dawce) oraz niedopałów (za mało powietrza przy długim podawaniu), które skutkują wyższym zużyciem paliwa i częstszym czyszczeniem. Dobrze dobrane parametry pracy – wspierane przez czytelny podgląd na ekranie i szybkie korekty impulsatorem – skracają czas dojścia do komfortu po przerwach, a w okresach przejściowych pozwalają zejść z mocą bez gaśnięcia paleniska. Dodatkowy nadzór czujnika temperatury podajnika oraz zabezpieczenie termiczne (termik) zwiększają bezpieczeństwo: regulator przerwie podawanie i zatrzyma nadmuch, gdy tylko wykryje nieprawidłową sytuację. Dla użytkownika oznacza to mniej interwencji, czystsze spalanie i realnie niższe rachunki przy zachowaniu stabilnej temperatury w domu.
Pompy CO/CWU/podłogowa, cyrkulacja i zawory mieszające – komfort w strefach i priorytet ciepłej wody
ST-480 N koordynuje pompę CO, pompę CWU, pompę podłogową oraz pompę cyrkulacyjną, dzięki czemu woda krąży tylko wtedy, gdy ma to sens. Logika priorytetów pozwala szybko dogrzać zasobnik CWU, a następnie przełączyć moc na obiegi grzewcze; w instalacjach z podłogówką praca pompy i siłownika zaworu mieszającego zapobiega przegrzewaniu posadzki oraz utrzymuje stabilną temperaturę zasilania obiegu niskotemperaturowego. Regulator obsłuży dwa zawory mieszające po dołożeniu modułów ST-61 v4 lub ST-431n, co ułatwia niezależne prowadzenie pięter czy stref o różnych wymaganiach. Integracja z regulatorem pokojowym (RS lub tradycyjnym) pozwala pracować na żądanie – gdy strefa nie potrzebuje ciepła, pompy i zawory nie wykonują zbędnych cykli. Do wygodnej kontroli dochodzą moduły łączności: ST-65 GSM (powiadomienia/komendy) oraz ST-505 ETHERNET (podgląd i konfiguracja przez Internet). Z punktu widzenia serwisu czytelny ekran i testy wyjść skracają rozruch, a system czujników (CO, CWU/podłoga, zawór, powrót, zewnętrzny-) dostarcza danych do szybkiej diagnozy. Efekt to przewidywalna praca kotła, równy komfort w pomieszczeniach i dłuższa żywotność podzespołów hydraulicznych dzięki mniejszej liczbie krótkich cykli. -Czujnik zewnętrzny – bez przewodu w zestawie.
- Sterowanie: wentylator, podajnik ślimakowy/tłokowy, pompy CO/CWU/podłogowa/cyrkulacyjna
- Zawory mieszające: wbudowane sterowanie + opcja 2 zaworów (ST-61 v4 / ST-431n)
- Rozszerzenia: ST-65 GSM, ST-505 ETHERNET; regulator pokojowy (RS/tradycyjny)
- Bezpieczeństwo: czujnik temp. podajnika, termik
Specyfikacja techniczna
Najczęściej zadawane pytania (FAQ)
Do kotłów z podajnikiem ślimakowym lub tłokowym. Steruje nadmuchem, podawaniem paliwa, pompami CO/CWU/podłogową/cyrkulacyjną i zaworami mieszającymi.
Tak. Precyzyjne czasy podawania i sterowanie nadmuchem stabilizują spalanie, ograniczają spieki i poprawiają ekonomikę pracy kotła.
Pompa CO, pompa CWU, pompa podłogowa i cyrkulacyjna – z logiką priorytetu i sekwencją start/stop.
Tak, po dołożeniu modułów ST-61 v4 lub ST-431n. Wbudowanie sterowanie zaworem jest dostępne standardowo.
Moduł ST-65 GSM (powiadomienia/komendy) oraz ST-505 ETHERNET (podgląd i ustawienia przez Internet).
Temp. CO, temp. CWU/podłogowa, temp. zaworu i powrotu, czujnik zewnętrzny (bez przewodu w zestawie) oraz czujnik temp. podajnika z zabezpieczeniem.
Tak. Możliwy regulator pokojowy z komunikacją RS lub wersja tradycyjna (stykowa).
Nie. Duży wyświetlacz graficzny i pokrętło impulsatora ułatwiają ustawienia, podgląd stanów i testy wyjść.
Potrzebujesz stabilnej pracy kotła z podajnikiem² TECH ST-480 N – sterowanie nadmuchem, podajnikiem i pompami z logiką priorytetów. Skontaktuj się z nami – dobierzemy konfigurację pod Twoją instalację.
