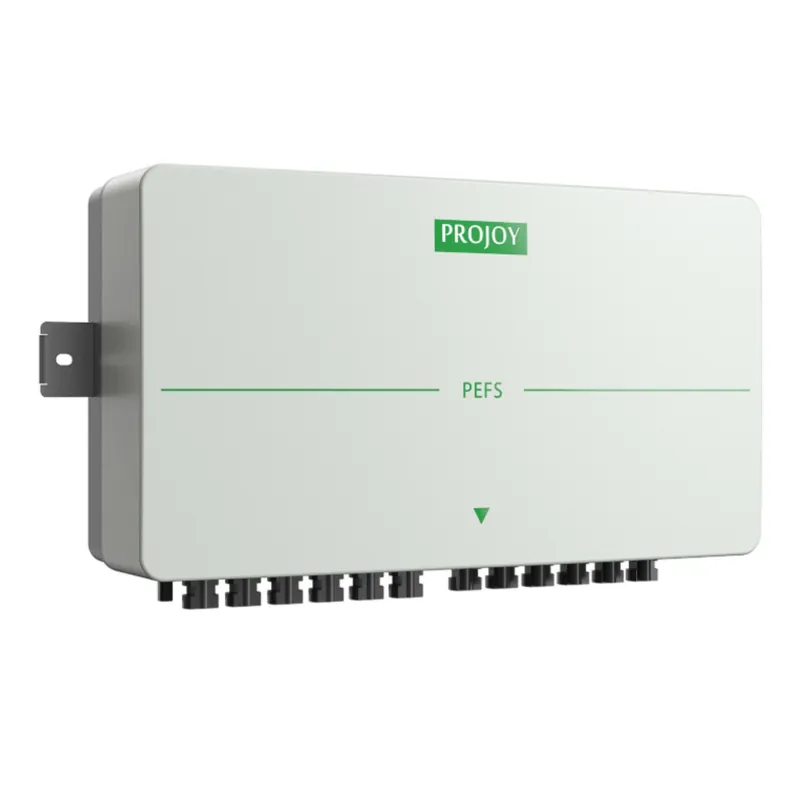

Wyłącznik bezpieczeństwa Projoy PEFS EL50H-16P2
Wyłącznik bezpieczeństwa Projoy serii PEFS to zaawansowane rozwiązanie zaprojektowane do ochrony systemów fotowoltaicznych. Zapewnia fizyczną izolację DC z wieloma metodami wyłączania, w tym ochroną nadtemperaturową i awaryjnym wyłączaniem, co gwarantuje wysokie bezpieczeństwo i niezawodność instalacji PV.
Najważniejsze cechy Wyłącznika bezpieczeństwa Projoy PEFS:
- Ochrona IP66 zapewniająca odporność na warunki atmosferyczne i możliwość instalacji zewnętrznej.
- Konstrukcja z materiałów trudnopalnych oraz ochrona anty-UV.
- Fizyczna izolacja wyjścia OV (Over Voltage) dla maksymalnego bezpieczeństwa.
- Wiele metod wyłączania: termiczne, podciśnieniowe, awaryjne.
- Długa żywotność wynosząca co najmniej 1500 operacji pod obciążeniem (PV1).
- Możliwość obsługi 6 do 20 stringów w zależności od modelu.
Dla kogo jest to dobry wybór?
Wyłącznik bezpieczeństwa Projoy PEFS jest idealnym wyborem dla instalatorów systemów fotowoltaicznych, właścicieli farm fotowoltaicznych oraz instalacji mieszkalnych i komercyjnych poszukujących niezawodnego i bezpiecznego rozwiązania do izolacji i ochrony swoich instalacji PV. Wysoka jakość wykonania, stopień ochrony IP66 oraz zaawansowane funkcje wyłączania sprawiają, że jest to doskonały wybór do trudnych warunków zewnętrznych.
| Parametr | PEFS | |||||||
|---|---|---|---|---|---|---|---|---|
| Napięcie stringów (Vdc) | 300-1500 | |||||||
| Prąd stringu (A) | 9-55 | |||||||
| Liczba stringów | 6, 8, 10 | |||||||
| Okablowanie przełącznika | 12, 16, 20 | |||||||
| Napięcie robocze | 100Vac270Vac | |||||||
| Napięcie znamionowe | 230Vac | |||||||
| Prąd znamionowy | 60mA | |||||||
| Prąd rozruchowy (przy obciążeniu) | średnio 200mA | |||||||
| Prąd załączenia | max 600mA | |||||||
| Styk sprzężenia zwrotnego | 24Vdc-600mA max | |||||||
| Zakres temperatury roboczej | -20°C+50°C | |||||||
| Maks. temperatura robocza przed automatycznym wyłączeniem | +70°C | |||||||
| Zakres temperatury przechowywania | -40°C+85°C | |||||||
| Stopień ochrony | IP66 | |||||||
| Poziom ochrony | Klasa II | |||||||
| Certyfikacja | CE | |||||||
| Wyłącznik DC zgodny z | EN 60947-1&3 | |||||||
| Liczba operacji | 10000 | |||||||
| Liczba operacji pod obciążeniem (PV1) | 1500 | |||||||
| Dane dotyczące złączy | ||||||||
| Konfiguracja styków | 1-6, 1-7, 1-8, 1-9, 1-10, 2-10 | |||||||
| Wymiary (mm) | ||||||||
| Wysokość | 405 | |||||||
| Szerokość | 440 | |||||||
| Głębokość | 422 | |||||||
| 300V | 600V | 800V | 1000V | 1200V | 1500V | Poles | Nr strun | Nr części |
| 16 | 16 | 16 | 9 | 6 | 3 | 12/16 | 6/8 | PEFS-EL16-12/16 |
| 25 | 25 | 22 | 11 | 8 | 4 | 12/16 | 6/8 | PEFS-EL25-12/16 |
| 32 | 32 | 26 | 13 | 10 | 5 | 12/16 | 6/8 | PEFS-EL32-12/16 |
| 40 | 40 | 30 | 20 | 10 | 6 | 12/16 | 6/8 | PEFS-EL40-12/16 |
| 55 | 55 | 45 | 25 | 15 | 8 | 12/16 | 6/8 | PEFS-EL55-12/16 |
| 40 | 40 | 40 | 40 | 30 | 20 | 12/16/20 | 6/8/10 | PEFS-EL40H-12/16/20 |
| 50 | 50 | 50 | 50 | 40 | 30 | 12/16/20 | 6/8/10 | PEFS-EL50H-12/16/20 |
