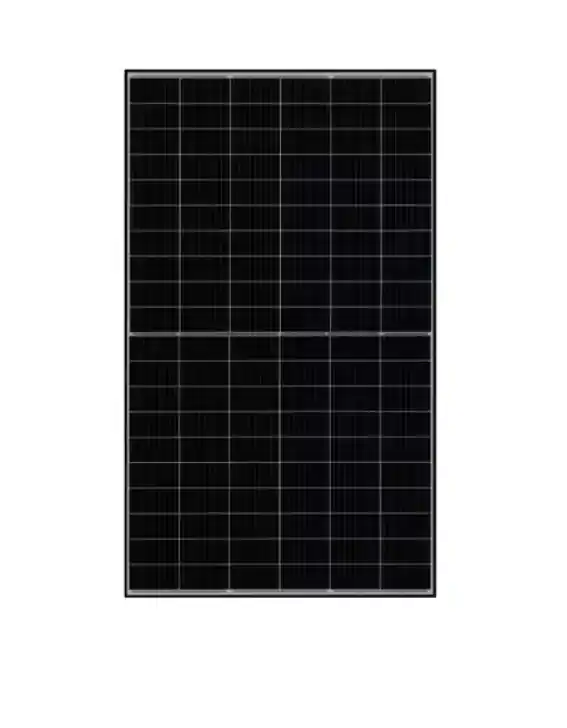

Seria JA Solar Deep Blue 3.0 PRO JAM66S30 480-505/MR
Moduły fotowoltaiczne z serii JA Solar Deep Blue 3.0 PRO JAM66S30 480-505/MR wykorzystują zaawansowaną technologię ogniw półogniwowych 11BB PERC, oferując wyższą moc wyjściową, lepszą wydajność w podwyższonych temperaturach oraz ograniczenie efektu zacienienia. Dzięki solidnej konstrukcji i wyjątkowej odporności na obciążenia mechaniczne, panele te zapewniają niezawodność i trwałość na wiele lat.
Najważniejsze cechy modułów z serii Deep Blue 3.0 PRO JAM66S30 480-505/MR:
- Wyższa moc wyjściowamoduły zapewniają wyjątkową wydajność dzięki technologii ogniw 11BB PERC, co przekłada się na większą ilość wygenerowanej energii.
- Niższy koszt energii elektrycznej (LCOE)zoptymalizowane parametry modułów pozwalają na obniżenie kosztów energii na przestrzeni ich użytkowania.
- Mniejszy efekt zacienieniakonfiguracja półogniwowa redukuje wpływ zacienienia na wydajność modułu, zwiększając efektywność pracy w wymagających warunkach.
- Lepsza odporność mechanicznamoduły są zaprojektowane, aby wytrzymywać wysokie obciążenia wiatrem i śniegiem, zapewniając trwałość i niezawodność w trudnych warunkach środowiskowych.
- Wysokiej klasy gwarancja12-letnia gwarancja na produkt oraz 25-letnia liniowa gwarancja na moc z maksymalną roczną degradacją 0,55% zapewniają bezpieczeństwo inwestycji.
- Certyfikaty jakościspełnienie norm IEC 61215, IEC 61730, ISO 9001, ISO 14001 oraz ISO 45001 potwierdza wysoką jakość i niezawodność modułów.
Dla kogo jest to dobry wybór?
Moduły JA Solar z serii Deep Blue 3.0 PRO JAM66S30 480-505/MR to doskonały wybór dla osób i firm, które poszukują wydajnych i trwałych paneli fotowoltaicznych. Dzięki zastosowaniu zaawansowanych technologii i odporności na trudne warunki atmosferyczne, panele te sprawdzą się w różnorodnych instalacjach, zarówno domowych, jak i komercyjnych, oferując niezawodne działanie i długotrwałe oszczędności.
Specyfikacja techniczna JA Solar JAM66S30-MR SERIES
| PARAMETRY ELEKTRYCZNE W STC | ||||||
|---|---|---|---|---|---|---|
| TYP | JAM66S30-480/MR | JAM66S30-485/MR | JAM66S30-490/MR | JAM66S30-495/MR | JAM66S30-500/MR | JAM66S30-505/MR |
| Moc maks. znamionowa (Pmax) [W] | 480 | 485 | 490 | 495 | 500 | 505 |
| Napięcie jałowe (Voc) [V] | 45.07 | 45.20 | 45.33 | 45.46 | 45.59 | 45.72 |
| Maksymalne napięcie zasilania (Vmp) [V] | 37.62 | 37.81 | 37.99 | 38.17 | 38.35 | 38.53 |
| Prąd zwarciowy (Isc) [A] | 13.65 | 13.72 | 13.79 | 13.86 | 13.93 | 14.00 |
| Maksymalny pobór prądu (Imp) [A] | 12.76 | 12.83 | 12.90 | 12.97 | 13.04 | 13.11 |
| Sprawność modułu [%] | 20.2 | 20.4 | 20.6 | 20.9 | 21.1 | 21.3 |
| Tolerancja mocy | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W |
| Współczynnik temperaturowy Isc (_Isc) | +0.045%/°C | +0.045%/°C | +0.045%/°C | +0.045%/°C | +0.045%/°C | +0.045%/°C |
| Współczynnik temperaturowy Voc (_Voc) | -0.275%/°C | -0.275%/°C | -0.275%/°C | -0.275%/°C | -0.275%/°C | -0.275%/°C |
| Współczynnik temperaturowy Pmax (_Pmp) | -0.350%/°C | -0.350%/°C | -0.350%/°C | -0.350%/°C | -0.350%/°C | -0.350%/°C |
| STC | Natężenie promieniowania 1000W/m², temperatura ogniwa 25°C, masa powietrza AM 1,5G | Natężenie promieniowania 1000W/m², temperatura ogniwa 25°C, masa powietrza AM 1,5G | Natężenie promieniowania 1000W/m², temperatura ogniwa 25°C, masa powietrza AM 1,5G | Natężenie promieniowania 1000W/m², temperatura ogniwa 25°C, masa powietrza AM 1,5G | Natężenie promieniowania 1000W/m², temperatura ogniwa 25°C, masa powietrza AM 1,5G | Natężenie promieniowania 1000W/m², temperatura ogniwa 25°C, masa powietrza AM 1,5G |
| PARAMETRY ELEKTRYCZNE W NOCT | ||||||
|---|---|---|---|---|---|---|
| Znamionowa moc maks. (Pmax) [W] | 363 | 367 | 370 | 374 | 378 | 382 |
| Napięcie jałowe (Voc) [V] | 42.15 | 42.30 | 42.43 | 42.58 | 42.72 | 42.86 |
| Maksymalne napięcie zasilania (Vmp) [V] | 35.54 | 35.67 | 35.76 | 35.84 | 35.93 | 36.02 |
| Prąd zwarciowy (Isc) [A] | 10.99 | 11.06 | 11.13 | 11.20 | 11.27 | 11.34 |
| Maksymalny pobór prądu (Imp) [A] | 10.21 | 10.28 | 10.36 | 10.44 | 10.52 | 10.60 |
| NOCT | Natężenie promieniowania 800W/m², temperatura otoczenia 20°C, prędkość wiatru 1 m/s, AM 1,5G | Natężenie promieniowania 800W/m², temperatura otoczenia 20°C, prędkość wiatru 1 m/s, AM 1,5G | Natężenie promieniowania 800W/m², temperatura otoczenia 20°C, prędkość wiatru 1 m/s, AM 1,5G | Natężenie promieniowania 800W/m², temperatura otoczenia 20°C, prędkość wiatru 1 m/s, AM 1,5G | Natężenie promieniowania 800W/m², temperatura otoczenia 20°C, prędkość wiatru 1 m/s, AM 1,5G | Natężenie promieniowania 800W/m², temperatura otoczenia 20°C, prędkość wiatru 1 m/s, AM 1,5G |
| WARUNKI PRACY | ||||||
|---|---|---|---|---|---|---|
| Maksymalne napięcie układu | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC | 1000V /1500V DC |
| Temperatura robocza | -40 ~+85 | -40 ~+85 | -40 ~+85 | -40 ~+85 | -40 ~+85 | -40 ~+85 |
| Wartość maksymalnego bezpiecznika szeregowego | 25A | 25A | 25A | 25A | 25A | 25A |
| Maksymalne obciążenie statyczne, przód* | 5400Pa | 5400Pa | 5400Pa | 5400Pa | 5400Pa | 5400Pa |
| Maksymalne obciążenie statyczne, tył* | 2400Pa | 2400Pa | 2400Pa | 2400Pa | 2400Pa | 2400Pa |
| NOCT | 45±2°C | 45±2°C | 45±2°C | 45±2°C | 45±2°C | 45±2°C |
| Klasa bezpieczeństwa | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II |
| Odporność modułu na ogień | UL Type 1 | UL Type 1 | UL Type 1 | UL Type 1 | UL Type 1 | UL Type 1 |
| SPECYFIKACJA | ||||||
|---|---|---|---|---|---|---|
| Ogniwo | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB | Mono, 11 BB |
| Waga | 25.2 kg | 25.2 kg | 25.2 kg | 25.2 kg | 25.2 kg | 25.2 kg |
| Wymiary | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm | 2093±2 mm×1134±2 mm×30±1 mm |
| Przekrój kabla | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) | 4mm² (IEC), 12 AWG (UL) |
| Liczba ogniw | 132 (6×22) | 132 (6×22) | 132 (6×22) | 132 (6×22) | 132 (6×22) | 132 (6×22) |
| Skrzynka przyłączeniowa | IP68, 3 diody | IP68, 3 diody | IP68, 3 diody | IP68, 3 diody | IP68, 3 diody | IP68, 3 diody |
| Złącze | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A |
| Długość kabla (razem ze złączem) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) | 1200 mm(+) /1200 mm(-) |
| Konfiguracja opakowania | 36 szt./ paleta, 792 szt./ kontener | 36 szt./ paleta, 792 szt./ kontener | 36 szt./ paleta, 792 szt./ kontener | 36 szt./ paleta, 792 szt./ kontener | 36 szt./ paleta, 792 szt./ kontener | 36 szt./ paleta, 792 szt./ kontener |
| KOMPLEKSOWE CERTYFIKATY |
|---|
| IEC 61215, IEC 61730, UL 61215, UL 61730 ISO 9001: 2015 Systemy zarządzania jakością ISO 14001: 2015 Systemy zarządzania środowiskiem ISO 45001: 2018 Systemy zarządzania bhp IEC TS 62941: 2016 Naziemne moduły fotowoltaiczne (PV)Wytyczne dotyczące zwiększenia zaufania do kwalifikacji projektu modułu PV i homologacji typu |
