Charakterystyka i budowa zaworu

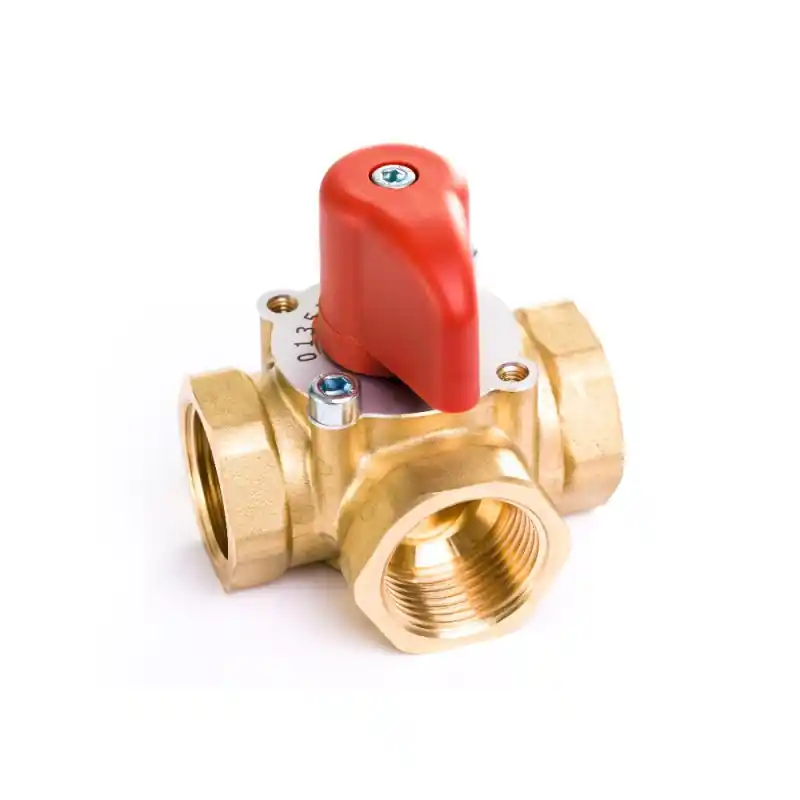

Trójdrogowy WOMIX MIX M3-20 3/4″ o numerze katalogowym 601003 jest przeznaczony do pracy w instalacjach grzewczych. Korpus oraz wewnętrzny grzyb obrotowy i pokrywa zostały wykonane z mosiądzu CW617N. Zastosowanie tego materiału zapewnia odporność na korozję oraz trwałość elementu w trudnych warunkach eksploatacyjnych.
Zawór wyposażono w podwójne uszczelnienie wałka typu O-ring EPDM, które zapobiega przeciekom. Regulację ręczną umożliwia wyprofilowana rączka z tworzywa sztucznego w kolorze czerwonym, a ustawienie stopnia otwarcia ułatwia czytelna skala ze stali nierdzewnej.
Zastosowanie i kompatybilność
Urządzenie służy do obniżania temperatury zasilania w obiegach grzewczych, co jest stosowane w systemach takich jak ogrzewanie podłogowe. Zawór może być również stosowany w instalacjach grzejnikowych do regulacji temperatury czynnika lub ochrony powrotu kotła.
Produkt charakteryzuje się kątem obrotu wynoszącym 90°. Konstrukcja pozwala na automatyzację pracy poprzez montaż dedykowanego siłownika obrotowego WOMIX MP 10, co umożliwia integrację z automatyką pogodową lub pokojową.
Parametry przyłączeniowe i montaż
Zawór posiada przyłącza z gwintem wewnętrznym o rozmiarze G 3/4. Wymiary montażowe o rozstawie osi 74 mm ułatwiają instalację w domowych węzłach cieplnych i kotłowniach.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Model | MIX M3-20 |
| Numer katalogowy (MPN) | 601003 |
| EAN | 5902052100262 |
| Średnica przyłącza | G 3/4 |
| Średnica nominalna (DN) | DN 20 |
| Współczynnik przepływu (kvs) | 8 |
| Maksymalne ciśnienie pracy | 10 bar |
| Maksymalna temperatura pracy | 110 °C |
| Kąt obrotu | 90° |
| Materiał korpusu | Mosiądz CW617N |
| Materiał grzyba i pokrywy | Mosiądz CW617N |
| Uszczelnienie | 2x O-ring EPDM |
| Kompatybilny siłownik | MP 10 |
| Skala | Stal nierdzewna |
| Możliwość sterowania ręcznego | Tak |
