Trójdrogowy zawór rozdzielający HERZ CALIS-TS-RD DN15 o numerze katalogowym 1776138 jest elementem przeznaczonym do precyzyjnej regulacji natężenia przepływu w zamkniętych instalacjach grzewczych i chłodniczych. Urządzenie działa jako zawór rozdzielający, zapewniając 100% rozdziału strumienia czynnika grzewczego lub chłodniczego bez przecieku pomiędzy odgałęzieniami.
Konstrukcja i właściwości hydrauliczne

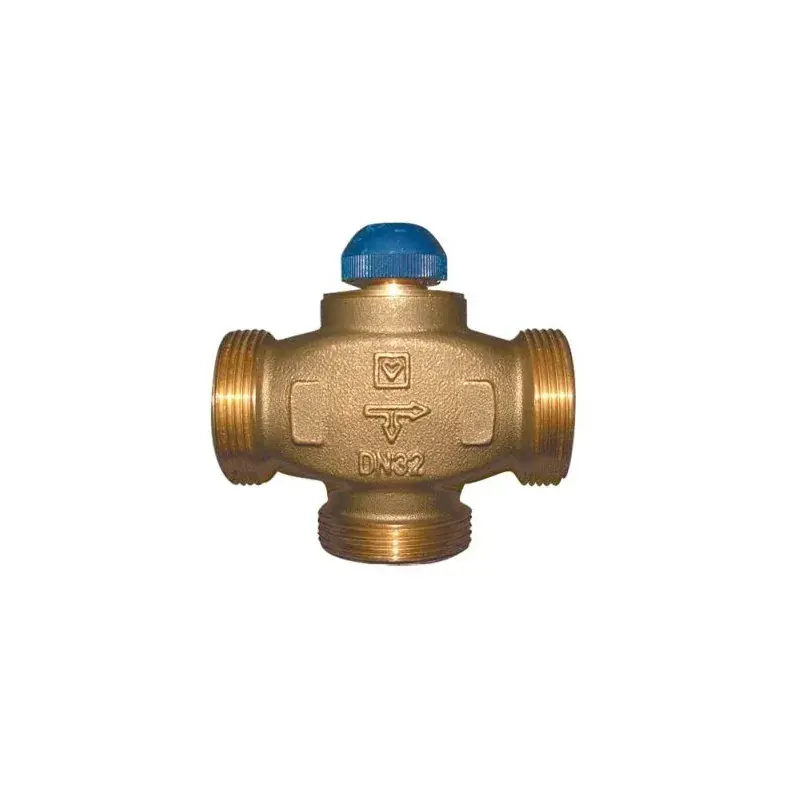

Korpus zaworu został wykonany z mosiądzu odpornego na wypłukiwanie cynku, co gwarantuje wysoką odporność na korozję. Wewnętrzny szpindel ze stali nierdzewnej współpracuje z podwójnym uszczelnieniem typu O-ring z materiału EPDM, co znacząco wydłuża żywotność elementu i minimalizuje potrzebę konserwacji. Zawór charakteryzuje się współczynnikiem przepływu na poziomie kvs 3,0 m³/h.
Element jest wyposażony w niebieski kapturek ochronny, który służy do ręcznej regulacji przed montażem siłownika lub głowicy. Podłączenie do rur instalacyjnych odbywa się za pomocą gwintów zewnętrznych G 3/4 z płaskim uszczelnieniem. Przyłącza gwintowane nie wchodzą w skład zestawu i należy je dokupić oddzielnie.
Zastosowanie i kompatybilność w instalacjach
Zawór znajduje szerokie zastosowanie w układach regulacji temperatury, w tym w systemach ogrzewania podłogowego oraz instalacjach klimakonwektorów. Konstrukcja pozwala na automatyczne utrzymywanie stałej temperatury czynnika w zamkniętych obiegach ze stałym przepływem objętościowym.
Urządzenie jest w pełni kompatybilne z głowicami termostatycznymi z czujnikiem przylgowym lub zanurzeniowym marki HERZ (np. model 1742006 lub 1742100) oraz z siłownikami termicznymi o gwincie przyłączeniowym M28 x 1,5. Podczas montażu należy bezwzględnie przestrzegać kierunku przepływu medium oznaczonego strzałkami na mosiężnym korpusie.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Producent | HERZ |
| Model | CALIS-TS-RD |
| Numer katalogowy (MPN) | 17761-38 |
| Kod EAN | 9004174744808 |
| Średnica nominalna (DN) | DN 15 |
| Gwint przyłączeniowy do rur | G 3/4 |
| Rodzaj gwintu przyłącza | Zewnętrzny |
| Rodzaj uszczelnienia przyłączy | Płaskie |
| Gwint przyłącza termostatycznego | M28 x 1,5 |
| Współczynnik przepływu (Kvs) | 3,0 m³/h |
| Maksymalna temperatura robocza | 120 °C |
| Minimalna temperatura robocza | 2 °C |
| Maksymalne ciśnienie robocze | 10 bar |
| Maksymalna różnica ciśnień | 0,2 bar |
| Materiał korpusu | Mosiądz |
| Materiał trzpienia | Stal nierdzewna |
| Uszczelnienie | EPDM |
| Kapturek ręczny w zestawie | Tak |
