Seria JA Solar JAM72S30LR (560585W)

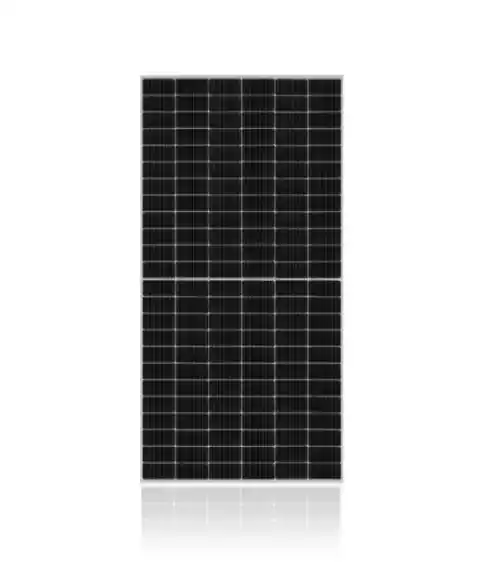

Moduł fotowoltaiczny JA Solar JAM72S30565/LR to rozwiązanie dla instalacji komercyjnych i farm PV, oparte na architekturze 144 ogniw (6×24) oraz układzie 11 busbar, wspierającym niskie straty rezystancyjne. Przy mocy 565 Wp i sprawności 21,4% panel umożliwia uzyskanie wysokiej gęstości mocy z jednostki powierzchni, co jest istotne przy ograniczonej przestrzeni montażowej. Konstrukcja z szybą 3,2 mm oraz skrzynką przyłączeniową IP68 jest przygotowana do pracy w wymagających warunkach środowiskowych.
Najważniejsze cechy Seria JA Solar JAM72S30LR (560585W):
- Wysoka moc i wydajnośćmoc znamionowa 565 Wp oraz sprawność modułu 21,4% wspierają projektowanie instalacji o wysokiej produkcji energii; parametry pracy w punkcie MPP: Vmpp 42,42 V oraz Impp 13,79 A.
- Optymalne działanie w trudnych warunkachwspółczynnik temperaturowy mocy Pmax wynosi -0,35%/°C, a Voc -0,275%/°C, co ogranicza spadki uzysku w wysokich temperaturach; parametry NOCT: Pmax 443 W, Vmpp 40,14 V, Impp 11,03 A.
- Wytrzymała konstrukcjawymiary 2333 × 1134 × 30 mm i rama aluminiowa (srebrna) z szybą frontową 3,2 mm; obciążenia mechaniczne 5400/2400 Pa oraz stopień ochrony skrzynki przyłączeniowej IP68.
- Kompleksowa certyfikacjaproducent klasy Tier 1; moduł zaprojektowany pod standardowe wymagania projektów komercyjnych, gdzie istotne są powtarzalne parametry elektryczne i kontrola jakości dostaw.
- Długoterminowa gwarancja12 lat gwarancji produktowej oraz 25 lat gwarancji liniowej, co ułatwia planowanie OPEX i warunków serwisowych w projektach B2B.
Dla kogo jest to dobry wybór?
Model JAM72S30565/LR jest przeznaczony do instalacji C&I, dachów przemysłowych oraz elektrowni PV, gdzie liczą się wysoka moc modułu i odporność mechaniczna. Dzięki parametrom elektrycznym (Voc 50,49 V) moduł jest kompatybilny z typowymi inwerterami string oraz rozwiązaniami projektowanymi pod długie łańcuchy. Logistyka dostaw jest zoptymalizowana pod projekty hurtowe: 36 szt. na palecie i 720 szt. w kontenerze.
| Parametr | JA Solar 560W JAM72S30LR | JA Solar 565W JAM72S30LR | JA Solar 570W JAM72S30LR | JA Solar 575W JAM72S30LR | JA Solar 580W JAM72S30LR | JA Solar 585W JAM72S30LR |
|---|---|---|---|---|---|---|
| Charakterystyka elektryczna (STC) | ||||||
| Moc znamionowa (Pmax) [W] | 560 | 565 | 570 | 575 | 580 | 585 |
| Napięcie obwodu otwartego (Voc) [V] | 49,59 | 49,88 | 49,95 | 50,13 | 50,31 | 50,49 |
| Prąd zwarciowy (Isc) [A] | 14,25 | 14,31 | 14,37 | 14,44 | 14,50 | 14,56 |
| Napięcie przy Pmax (Vmpp) [V] | 41,49 | 41,68 | 41,87 | 42,05 | 42,24 | 42,42 |
| Prąd przy Pmax (Impp) [A] | 13,50 | 13,56 | 13,62 | 13,67 | 13,73 | 13,79 |
| Sprawność modułu (%) | 21,2 | 21,4 | 21,5 | 21,7 | 21,9 | 22,1 |
| Współczynnik temperaturowy Pmax (%/°C) | -0,35 | -0,35 | -0,35 | -0,35 | -0,35 | -0,35 |
| Współczynnik temperaturowy Voc (%/°C) | -0,275 | -0,275 | -0,275 | -0,275 | -0,275 | -0,275 |
| Współczynnik temperaturowy Isc (%/°C) | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 |
| Charakterystyka elektryczna (NOCT) | ||||||
| Moc znamionowa NOCT (Pmax) [W] | 424 | 428 | 431 | 435 | 439 | 443 |
| Napięcie przy Pmax NOCT (Vmpp) [V] | 39,26 | 39,44 | 39,62 | 39,79 | 39,97 | 40,14 |
| Prąd przy Pmax NOCT (Impp) [A] | 10,80 | 10,85 | 10,89 | 10,94 | 10,99 | 11,03 |
| Napięcie obwodu otwartego NOCT (Voc) [V] | 46,92 | 47,09 | 47,27 | 47,44 | 47,61 | 47,78 |
| Prąd zwarciowy NOCT (Isc) [A] | 11,40 | 11,45 | 11,50 | 11,55 | 11,70 | 11,65 |
| Charakterystyka mechaniczna | ||||||
| Ogniwa słoneczne | 144 (6×24) | 144 (6×24) | 144 (6×24) | 144 (6×24) | 144 (6×24) | 144 (6×24)e |
| Wymiary (dł. x szer. x wys.) (mm) | 2333 x 1134 x 30 | 2333 x 1134 x 30 | 2333 x 1134 x 30 | 2333 x 1134 x 30 | 2333 x 1134 x 30 | 2333 x 1134 x 30 |
| Waga (kg) | 28 | 28 | 28 | 28 | 28 | 28 |
| Skrzynka przyłączeniowa | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 |
| Szyba przednia | 3,2 mm szkło | 3,2 mm szkło | 3,2 mm szkło | 3,2 mm szkło | 3,2 mm szkło | 3,2 mm szkło |
| Rama | Aluminium anodowane na czarno | Aluminium anodowane na czarno | Aluminium anodowane na czarno | Aluminium anodowane na czarno | Aluminium anodowane na czarno | Aluminium anodowane na czarno |
| Transport / Pakowanie | ||||||
| Liczba modułów na palecie | 36 | 36 | 36 | 36 | 36 | 36 |
| Liczba modułów na konterener | 720 | 720 | 720 | 720 | 720 | 720 |
