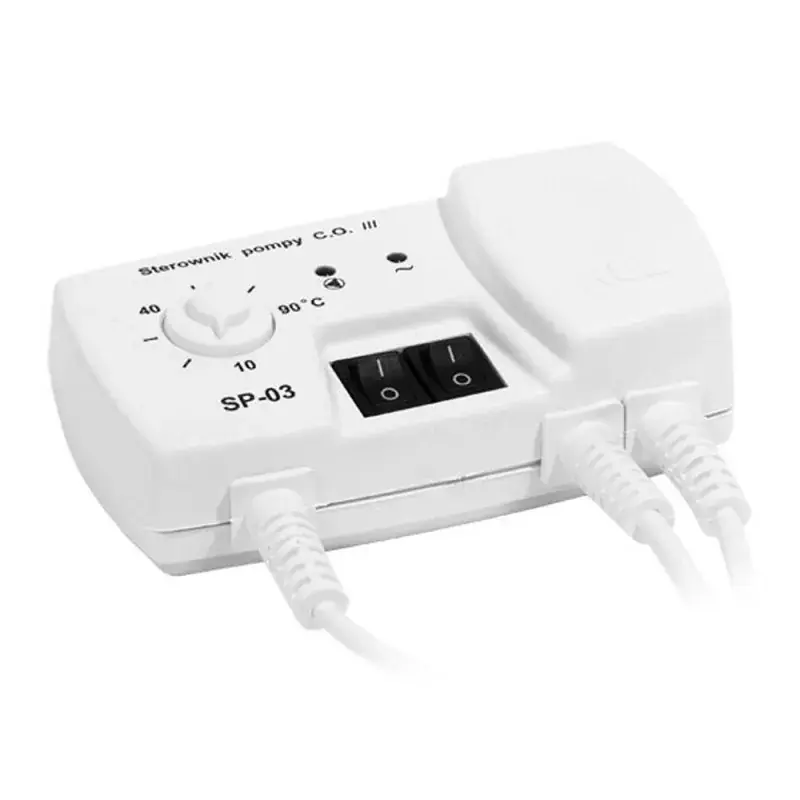

Sterownik pompy C.O. SP-03 KG Elektronik to urządzenie przeznaczone do automatycznego sterowania pompą obiegu wody w instalacjach centralnego ogrzewania. Głównym zadaniem układu jest załączanie pompy w momencie, gdy temperatura cieczy osiągnie zadaną na skali wartość.
Zasada działania układu
Urządzenie wyłącza pompę obiegową, gdy temperatura na kotle spadnie poniżej ustawionego poziomu. Zapobiega to niepotrzebnemu wychładzaniu instalacji oraz kotła, co pozwala na mniejsze zużycie energii elektrycznej. Automatyzacja procesu chroni podzespoły przed szybkim zużyciem i skutecznie wydłuża żywotność pompy.
Obsługa i regulacja parametrów
Model wyposażono w analogowy potencjometr umożliwiający nastawę temperatury załączania w przedziale od 10°C do 90°C. Na przednim panelu umieszczono przełącznik trybu pracy oraz diody LED sygnalizujące zasilanie sieciowe i pracę pompy. Użytkownik może w dowolnym momencie wymusić tryb pracy ciągłej, co ułatwia napełnianie, uruchamianie i odpowietrzanie instalacji.
Zastosowanie i kompatybilność
Moduł współpracuje ze standardowymi pompami obiegowymi o maksymalnym poborze mocy do 100 W. Wymaga podłączenia do zasilania sieciowego o napięciu 230 V. Jest przystosowany do montażu natynkowego w sąsiedztwie kotła na paliwo stałe. Miedziany czujnik temperatury mocuje się przylgowo bezpośrednio na rurze zasilającej instalację.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Zasilanie | 230 V |
| Pobór mocy własnej | 2 W |
| Zakres regulacji temperatury | 10°C – 90°C |
| Histereza | 2°C |
| Maksymalne obciążenie wyjścia | 100 W |
| Długość przewodu czujnika | 1,2 m |
| Długość przewodu zasilającego pompę | 1,5 m |
| Stopień ochrony | IP20 |
| Temperatura otoczenia | -10°C – 50°C |
